BAB VII DESAIN SISTEM SECARA UMUM

7.1 Definisi Desain Sistem Secara Umum

Desain Sistem adalah tahap setelah analisis sistem dari siklus pengembangan system yang mendefinisikan dari kebutuhan-kebutuhan fungsional ,persiapan untuk rancang bangun implementasi, menggambarkan bagaimana suatu system dibentuk yang dapat berupa penggambaran, perencanaan dan pembuatan sketsa atau pengaturan dari beberapa elemen yang terpisah kedalam satu kesatuan yang utuh dan berfungsi, termasuk menyangkut mengkonfigurasi dari komponen-komponen perangkat lunak dan perangkat keras dari suatu system.

Desain sistem secara umum merupakan persiapan dari desain terinci. Desain secara umum mengidentifikasikan komponen-komponen sistem informasi yang akan didesain secara rinci untuk dikomunikasikan kepada user bukan untuk pemrogram. Desain terinci dimaksudkan untuk pemrogram komputer dan ahli teknik lainnya yang akan mengimplementasi sistem. Tahap desain sistem secara umum dilakukan setelah  tahap analisis sistem selesai dilakukan dan hasil analisis disetujui oleh manajemen.

7.2 Tujuan Desain Sistem Secara Umum

Tujuan dari desain sistem secara umum adalah untuk memberikan gambaran secara umum kepada user tentang sistem yang baru. Seperti halnya arsitek yang akan membangun rumah tempat tinggal, setelah arsitek selesai melakukan analisis, maka arsitek mulai membuat sketsa secara garis besar kepada calon pemakai rumah. Sketsa ini hanya dimaksudkan kepada calon pemakai rumah, bukan kepada ahli teknik dan insinyur-insinyur teknik sispil yang akan membangun rumah ini. Desain terinci yang memuat potongan-potongan gambar dengan ukuran-ukurannya yang terinci akan dibuat setelah desain secara umum ini disetujui oleh calon pemakai rumah. Arsitek belum akan menggambar detail bangunannya dengan ukurannya terinci sebelum bentuk dan susunan rumah itu sendiri disetujui oleh calon pemakai rumah.

7.3 Komponen Desain Sistem Secara Umum

Pada tahap desain secara umum, komponen-komponen sistem informasi dirancang dengan tujuan untuk dikomunikasikan kepada user bukan untuk pemrogram. Komponen sistem informasi yang didesain adalah:

 a. Desain Model Secara Umum

Analisis sistem dapat mendesain model dari sistem informasi yang diusulkan dalam bentuk physical systems dan logical model. Bagan alir sistem (systems flowchart) merupakan alat yang tepat digunakan untuk menggambarkan physical systems. Simbol-simbol bagan alir sistem ini menunjukkan secara tepat arti fisiknya, seperti simbol terminal, hard disk, laporan-laporan. Logical model dari sistem informasi lebih menjelaskan kepada user bagaimana nantinya fungsi-fungsi di sistem informasi secara logika akan bekerja. Logical model dapat digambar dengan menggunakan diagram arus data (data flow diagram). Arus dari data di diagram arus data dapat dijelaskan dengan menggunakan kamus data (data dictionary).
Sketsa dari physical systems dapat menunjukkan kepada user bagaimana nantinya sistem secara fisik akan diterapkan. Pengolahan data dari sistem informasi berbasis komputer membutuhkan metode-metode dan prosedur-prosedur. Metode-metode dan prosedur-prosedur ini merupakan bagian dari model sistem informasi (model prosedur) yang akan mendefinisikan urut-urutan kegiatan untuk menghasilkan output dari input yang ada. Metode (method) adalah suatu cara untuk melakukan suatu kegiatan. Suatu prosedur merupakan rencana tahap demi tahap untuk menerapkan suatu metode. Bagan alir sistem (systems flowchart) merupakan alat berbentuk grafik yang dapat digunakan untuk menunjukkan urut-urutan kegiatan dari sistem informasi berbasis komputer ini. Seringkali gambar bagan alir sistem untuk sistem informasi juga dapat digabung dengan bagan alir formulir dalam perusahaan untuk menunjukkan hubungan dan prosedur antara sistem informasi dengn sistem-sistem lainnya di perusahaan.

1. Physical System

System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan secara keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur yang ada di dalam sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.
Simbol dan Notasi Flowchart dipakai sebagai alat Bantu menggambarkan proses di dalam program. Dan dibagi menjadi tiga kelompok:

a. Flow Direction Symbols

Dipakai untuk menggabungkan antara symbol yang satu dengan symbol lainnya.

b. Processing symbols

Menunjukkan jenis operasi pengolahan dalam suatu prosedure.

c.  Input-output symbols

Menyatakan jenis peralatan yang digunakan sebagai media input atau output.

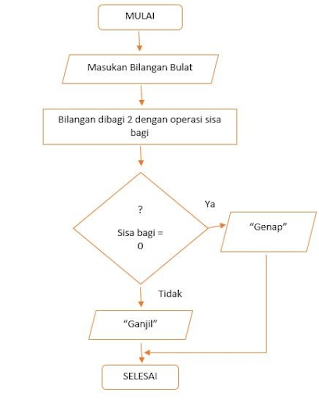

Contoh Program Flowchart, seperti pada gambar dibawah ini:



2. Logical Model

Data Flow Diagram digunakan untuk menggambarkan suatu sistem yang telah ada atau sistem baru yang akan dikembangkan secara logika. DFD berfungsi untuk menggambarkan proses aliran data yang terjadi di dalam sistem dari tingkat yang tertinggi sampai yang terendah, yang memungkinkan kita untuk melakukan dekomposisi, mempartisi atau membagi sistem kedalam bagian-bagian yang lebih kecil dan yang lebih sederhana (Hartono, 1999:684).

Beberapa simbol dalam DFD antara lain:

Tingkatan – tingkatan pada DFD adalah sebagai berikut:

a. Diagram konteks : Diagram ini adalah diagram level tertinggi dari DFD yang menggambarkan hubungan system dengan lingkungannya.

b. Diagram level Zero : Diagram ini adalah dekomposisi dari diagram konteks. Merupakan diagram yang menggambarkan proses-proses utama system dan alur datanya.

c. Diagram level satu : Diagram ini merupakan dekomposisi dari diagram level zero.

d.   DFD level dua,tiga, … : Diagram ini merupakan dekomposisi dari level sebelumnya.

e.  Entity Relationship Diagram : Model Entity Relationship adalah suatu penyajian data dengan menggunakan Entity dan Relationship.

Pedoman dalam Menggambarkan Data Flow Diagram Pedoman untuk menggambar DFD adalah sebagai berikut (Jogiyanto, 1990):

1.    Identifikasikan terlebih dahulu semua kesatuan luar yang terlibat di sistem.

2.    Identifikasikan semua input dan output yang terlibat dengan kesatuan luar.

3.  Gambarlah terlebih dahulu suatu diagram konteks (context diagram). DFD yang pertama kali digambar adalah yang level teratas (top level) yang disebut dengan context diagram. Dari context diagram ini kemudian akan digambar dengan lebih terinci lagi yang disebut dengan overview diagram (level G). Tiap-tiap proses di overview diagram akan digambar secara lebih terinci lagi dan disebut dengan level 1. Tiap-tiap proses di level 1 akan digambar kembali dengan lebih terinci lagi dan disebut dengan level 2 dan seterusnya sampai tiap-tiap proses tidak dapat digambar lebih terinci lagi.

4. Gambarlah bagan berjenjang untuk semua proses yang ada di sistem terlebih dahulu. Bagan berjenjang (hierarchy chart) digunakan untuk mempersiapkan penggambaran DFD ke level-level lebih bawah lagi.

5. Gambarlah sketsa DFD untuk overview diagram (level 0) berdasarkan proses di bagan berjenjang.

6.  Gambarlah DAD untuk level-level berikutnya yaitu level 1 dst untuk tiap-tiap proses yang dipecah-pecah sesuai dengan bagan berjenjangnya.

b. Desain Input Secara Umum

Bila berpikir tentang input, biasanya juga akan berpikir tentang alat input (input device) yang akan digunakan, semacam keyboard, card reader dan lain sebagainya. Alat input dapat digolongkan ke dalam 2 golongan, yaitu alat input langsung (online input device) dan alat input tidak langsung. Alat input langsung merupakan alat input yang langsung dihubungkan dengan CPU, misalnya adalah keyboard, mouse, touch screen dan lain sebagainya. Alat input tidak langsung adalah alat input yang tidak langsung dihubungkan dengan CPU, misalnya KTC (key-to-card), KTT (key-to-tape) dan KTD (key-to-disk).

1. PROSES INPUT

Tergantung dari alat input yang digunakan, proses dari input dapat melibatkan dua atau tiga tahapan utama, yaitu:

1. Penangkapan data (data capture) Merupakan proses mencatat kejadian nyata yang terjadi akibat transaksi yang dilakukan oleh organisasi ke dalam dokumen dasar. Dokumen dasar merupakan bukti transaksi.

2. Penyiapan data (data preparation) Yaitu mengubah data yang telah ditangkap ke dalam bentuk yang dapat dibaca oleh mesin (machine readable form, misalnya kartu plong, pita magnetik atau disk magnetik)

3. Pemasukan data (data entry) Merupakan proses membacakan atau memasukkan data ke dalam komputer.

2. TIPE INPUT

Input dapat dikelompokkan ke dalam:

1. Input ekstern (external input) Adalah input yang berasal dari luar organisasi, seperti misalnya faktur pembelian, kwitansi-kwitansi dari luar organisasi.

2. Input intern (internal input) Adalah input yang berasal dari dalam organisasi, seperti misalnya faktur penjualan, order penjualan dan lain sebagainya.  Umumnya dokumen dasar yang akan didesain adalah dokumen dasar untuk data capture input intern.

3. LANGKAH-LANGKAH DESAIN INPUT SECARA UMUM

Yang perlu didesain secara rinci untuk input adalah bentuk dari dokumen dasar yang digunakan untuk menangkap data, kode-kode input yang digunakan dan bentuk dari tampilan input di alat input. Untuk tahap desain input secara umum, yang perlu dilakukan oleh analis sistem adalah mengidentifikasi terlebih dahulu input-input yang akan didesain secara rinci tersebut. Langkah-langkah ini adalah sebagai berikut :

1. Menentukan kebutuhan input dari sistem baru Input yang akan didesain dapat ditentukan dari DAD sistem baru yang telah dibuat. Input di DAD ditunjukkan oleh arus data dari suatu kesatuan luar ke suatu proses dan bentuk tampilan input di alat input yang ditunjukkan oleh suatu proses memasukkan data.

2. Menentukan parameter dari input Setelah input-input yang akan didesain telah dapat ditentukan, maka parameter dari input selanjutnya juga dapat ditentukan. Parameter ini meliputi : - bentuk dari input, dokumen dasar atau bentuk isian di alat input (dialog layar terminal)

- sumber input

- jumlah tembusan untuk input berupa dokumen dasar dan distribusinya

- alat input yang digunakan

- volume input

- periode input

Contoh Desain input secara umum, yaitu:

Biodata Mahasiswa

Nama                 : Intan Supini Tempat Lahir      : Cirebon Tanggal Lahir      : 01 September 1997 Alamat                : Ds. Karangtengah Prodi                  : Teknik Informatika No. Telepon       : 089999999911

c. Desain Output Secara Umum

Output (keluaran) adalah produk dari sistem informasi yang dapat dilihat. Istilah output ini kadang-kadang membingungkan, karena output dapat terdiri dari macammacam jenis. Output dapat berupa hasil di media keras (seperti misalnya kertas, microfilm) atau hasil di media lunak (berupa tampilan di layar video). Disamping itu output dapat berupa hasil dari suatu proses yang akan digunakan oleh proses lain dan tersimpan di suatu media seperti tape, disk  atau kartu. Yang akan dimaksud dengan output pada tahap desain ini adalah output yang berupa tampilan di media keras atau di layar video.

1. TIPE OUTPUT

Output dapat diklasifikasikan ke dalam beberapa tipe, yaitu:

1. Output Intern (internal output) Adalah output yang dimaksudkan untuk mendukung kegiatan manajemen. Output ini akan tetap tinggal di dalam perusahaan dan akan disimpan sebagai arsip atau dimusnahkan bila sudah tidak digunakan lagi. Output jenis ini dapat berupa laporan-laporan terinci, laporan-laporan ringkasan dan laporan-laporan lainnya.

2. Output Ekstern (external output) Adalah output yang akan didistribusikan kepada pihak luar yang membutuhkannya. Contoh output ekstern adalah faktur, check, tanda terima pembayaran dan lain sebagainya. Banyak output ekstern ini dibuat di formulir yang sudah tercetak sebelumnya (preprinted form) dan sistem informasi hanya menambahkan bagian-bagian tertentu yang masih harus diisi.

2. FORMAT OUTPUT

Bentuk atau format dari output dapat berupa keterangan-keterangan (narrative), tabel atau pabrik. Yang paling banyak dihasilkan adalah output yang berbentuk tabel. Akan tetapi sekarang dengan kemampuan teknologi komputer yang dapat menampilkan bentuk grafik, maka output berupa grafik juga mulai banyak dihasilkan, terutama ooutput untuk keperluan manajemen tingkat menengah ke atas.

3. LANGKAH-LANGKAH DESAIN OUTPUT SECARA UMUM

Desain output secara umum ini dapat dilakukan dengan langkah-langkah sebagai berikut:

1. Menentukan kebutuhan output dari sistem baru Output yang akan didesain dapat ditentukan dari diagram arus data, DAD, sistem baru yang telah dibuat. Output di DAD ditunjukkan oleh arus data dari suatu proses ke kesatuan luar atau dari suatu proses ke proses lainnya.

 2. Menentukan parameter dari output Setelah output-output yang akan didesain telah dapat ditentukan, maka parameter dari output selanjutnya juga dapat ditentukan. Parameter ini meliputi tipe dari output, formatnya, media yang digunakan, alat output yang digunakan, jumlah tembusannya, distribusinya dan periode output.

Contoh Desain Output secara Umum, yaitu:

Kartu Tanda Mahasiswa

NIM       : 170511063 Nama     : Intan Supini Fakultas : Teknik Prodi      : Teknik Informatika

d. Desain Database Secara Umum

Basis data (database) merupakan kumpulan dari data yang saling berhubungan satu dengan yang lainnya, tersimpan di simpanan luar komputer dan digunakan perangkat lunak tertentu untuk memanipulasinya. Database merupakan salah satu komponen yang penting di sistem informasi, karena berfungsi sebagai basis penyedia informasi bagi para pemakainya. Penerapan database dalam sistem informasi disebut dengan database system. Sistem basis data (database system) ini adalah suatu sistem informasi yang mengintegrasikan kumpulan dari data yang saling berhubungan satu dengan lainnya dan membuatnya tersedia untuk beberapa aplikasi yang bermacammacam di dalam suatu organisasi. Untuk tahap desain database secara umum, yang perlu dilakukan oleh analis adalah mengidentifikasi terlebih dahulu file-file yang diperlukan oleh sistem informasi. File-file database yang dibutuhkan oleh sistem dapat dilihat pada desain model yang digambarkan dalam bentuk diagram arus data. Langkah-langkah desain database secara umum adalah sebagai berikut :

1. Menentukan kebutuhan file database untuk sistem baru File yang dibutuhkan dapat ditentukan dari DAD sistem baru yang telah dibuat.

2. Menentukan parameter dari file database Setelah file-file yang dibutuhkan telah dapat ditentukan, maka parameter dari file selanjutnya juga dapat ditentukan. Parameter ini meliputi:

- Tipe dari file: file induk, file transaksi, file sementara dan lain sebagainya

- Media file : hard disk, diskette atau pita magnetik

-Organisasi dari file: apakah file tradisional (file urut, ISAM atau file akses langsung) atau organisasi database (struktur berjenjang jaringan atau hubungan).

- Field kunci dari file.

Contoh Desain database secara umum:

Nama File	Tipe File	Media File	Organisasi File	Primary Key
Mahasiswa	Master	Harddisk	Direct Access File	NIM
Dosen	Master	Harddisk	Direct Access File	Kode_Dosen
Mata Kuliah	Master	Harddisk	Direct Access File	Kode_Matakuliah
KRS	Transaksi	Harddisk	Direct Access File	No_Krs
Data Biaya	Master	Harddisk	Direct Access File	No_Kwitansi
Kelas	Transaksi	Harddisk	Direct Access File	No_Kelas
Jadwal	Transaksi	Harddisk	Direct Access File	Kode_Jadwal
Nilai	Master	Harddisk	Direct Access File	No_Krs

e. Desain Teknologi Secara Umum

Teknologi digunakan untuk menerima input, menjalankan model, menyimpan dan mengakses data, menghasilkan dan mengirimkan keluaran dan membantu pengendalian dari sistem secara keseluruhan. Teknologi terdiri dari 3 bagian utama, yaitu perangkat keras (hardware), perangkat lunak (software) dan teknisi (humanware atau brainware).

1. TEKNOLOGI PERANGKAT KERAS

 Teknologi perangkat keras komputer dapat terdiri dari:

1. Alat masukan Alat masukan (input device/input unit/ input equipment) adalah alat yang digunakan untuk menerima masukan data juga untuk memasukkan program.

2. Alat pemroses  Adalah alat dimana instruksi-instruksi program diproses untuk mengolah data yang dimasukkan lewat alat input yang hasilnya akan ditampilkan di alat output. Alat pemroses terdiri dari central processor unit (CPU) dan main memory.

3. Alat output Output yang dihasilkan dari pengolahan data dapat digolongkan ke dalam:

a. Tulisan, terdiri dari huruf, kata, angka, karakter khusus dan simbol-simbol lain

b. Image, di dalam suatu bentuk grafik atau gambar

c. Suara, dalam bentuk musik atau omongan

d. Bentuk yang dapat dibaca oleh mesin (machine-readable form), dalam bentuk simbol yang hanya dapat dibaca dan dimengerti komputer.

4. Simpanan luar. Simpanan luar dapat digolongkan ke dalam direct-access storage device (DSSD) atau alat simpanan pengaksesan langsung dan sequential-access storage device (SASD) atau alat simpanan pengaksesan urut.

2. TEKNOLOGI PERANGKAT LUNAK

Perangkat lunak dapat dikategorikan ke dalam:

a. Perangkat lunak sistem operasi (operating system) Yaitu program yang ditulis untuk mengendalikan dan mengkoordinasi kegiatan dari sistem computer. Contoh sistem operasi: DOS, Unix, Windows 95, IMB OS/2, Apple’s System 7.

b. Perangkat lunak bahasa (language sofware) Yaitu program yang digunakan untuk menterjemahkan instruksi-instruksi yang ditulis dalam bahasa pemrograman ke dalam bahasa mesin supaya dapat dimengerti oleh computer. Contoh bahasa pemrograman di antaranya: BASIC, COBOL, Pascal, C++, FORTRAN.

c. Perangkat lunak aplikasi (application software) Yaitu program yang ditulis dan diterjemahkan oleh language software untuk menyelesaikan suatu aplikasi tertentu. Sebelum tahun 1990-an aplikasi yang di kenal yaitu pemroses kata (Word Star, Chi Write), pemroses tabel (Lotus 123, Quatro Pro), database (DBASE), dan hiburan (game). Pada perkembangan pemroses kata, tabel dan database saat ini telah di bundel menjadi aplikasi office dengan tambahan aplikasi untuk pembuatan presentasi yang nanti akan di berikan pada pelatihan ini. Contoh aplikasi office adalah Microsoft Office yang terdiri dari Word(pemroses kata), Excel (pemroses tabel), Access (database), dan PowerPoint (presentasi). Yang berkembang sangat banyak saat ini adalah aplikasi multimedia dan internet. Contoh aplikasi multimedia adalah Winamp untuk memutar musik berformat MP3 atau CD Audio, kemudian RealPlayer yang dapat digunakan untuk menonton film atau VCD. Aplikasi internet yang umum di gunakan adalah untuk browsing, e-mail, chatting dan messenger. Aplikasi yang bersifat khusus di antaranya untuk membantu pekerjaan Engineer seperti AutoCAD (gambar struktur), Protel (gambar rangkaian elektronik), dan Matlab (pemroses dan visualisasi persamaan matematis).

3. TEKNOLOGI KOMUNIKASI DATA

Network adalah jaringan dari sistem komunikasi data yang melibatkan sebuah atau lebih sistem komputer yang dihubungkan dengan jalur transmisi dan alat komunikasi membentuk satu sistem. Dengan network, komputer yang satu dapat menggunakan data di komputer yang lain, dapat mencetak laporan di printer komputer yang lain, dapat memberi berita ke komputer yang lain walaupun berlainan area.

Dalam tahap desain teknologi secara umum, yang perlu dilakukan oleh analis sistem adalah mengidentifikasi jenis dari teknologi yang dibutuhkan dan jumlahnya yang diperlukan oleh sistem informasi.

a. Menentukan jenis teknologi untuk sistem baru Untuk teknologi perangkat keras, analis sitem harus menentukan terlebih dahulu peralatan apa yang akan digunakan di masing-masing proses dalam sistem informasi. Untuk perangkat lunak, analis sistem dapat menentukan terlebih dahulu jenis kebutuhan dari system software dan application software.

b. Menentukan jumlah dari teknologi Untuk perangkat keras, jumlah dari teknologi dapat ditentukan darai waktu yang tersedia dan waktu standar masing-masing operasi yang akan menggunakan teknologi ini. Untuk perangkat lunak, jumlah dari teknologi ini dapat ditentukan dari jumlah perangkat keras yang dibutuhkan.

Contoh Desain Teknologi berbasis web dalam Sistem Informasi Akademik UMC:

Kebutuhan teknologi perangkat keras (hardware) komputer terdiri atas:

1.    Alat masukan (media input), adalah keyboard, mouse

2.   Alat pemroses (media proses), adalah CPU, Contoh Intel quad core processor N2920 (2M Cache, 2.0 Ghz) artinya kecepatan dari control unitnya adalah 2.0 Ghz.

3.   Alat keluaran (media output), adalah printer, monitor, speaker

4.   Simpanan luar (media simpan), adalah harddisk, flashdisk, DVD/CD-ROM drivers, disk drivers. Contoh Harddisk 199 GB artinya kapasitas penyimpanan harddisk tersebut adalah 199 Gigabyte.

Kebutuhan teknologi perangkat lunak (software) komputer dapat dikategorikan kedalam tiga bagian yaitu:

1.    Perangkat lunak sistem operasi, adalah Windows 8

2.    Perangkat lunak bahasa pemrograman, adalah JAVA

3.    Perangkat lunak  paket aplikasi, adalah SIMAKU ONLINE UMC
